Pendahuluan
Crimping kabel LAN (Local Area Network) adalah proses menghubungkan kabel jaringan dengan konektor (biasanya RJ45) untuk membentuk sambungan yang dapat mengalirkan data dalam jaringan komputer. Proses crimping ini penting dalam pembuatan kabel LAN yang digunakan untuk menghubungkan perangkat seperti komputer, router, switch, dan perangkat jaringan lainnya. Teknik crimping yang benar akan memastikan kualitas sambungan yang optimal dan mencegah masalah seperti koneksi yang lemah atau tidak stabil.
Alat dan Bahan yang Dibutuhkan
Untuk melakukan crimping kabel LAN, ada beberapa alat dan bahan yang harus disiapkan, antara lain:
- Kabel UTP (Unshielded Twisted Pair): Kabel ini terdiri dari beberapa pasang kawat tembaga yang terisolasi, yang digunakan untuk mentransmisikan sinyal data. Kabel UTP umumnya digunakan untuk jaringan LAN.
- Konektor RJ45: Konektor ini digunakan untuk menghubungkan kabel UTP ke perangkat jaringan seperti komputer, router, atau switch.
- Alat Crimping: Alat ini digunakan untuk menekan konektor RJ45 pada ujung kabel dengan cara yang presisi, sehingga kawat tembaga dalam kabel dapat terhubung dengan baik ke konektor.
- Pengupas Kabel (Wire Stripper): Alat ini digunakan untuk mengupas isolasi kabel UTP, sehingga tembaga di dalam kabel bisa terlihat dan siap dipasang pada konektor.
- Pengukur Panjang Kabel (Cable Tester, Opsional): Alat ini digunakan untuk memeriksa apakah koneksi kabel yang sudah dibuat berfungsi dengan baik setelah proses crimping.
Langkah-langkah Crimping Kabel LAN
Berikut adalah langkah-langkah yang perlu dilakukan untuk melakukan crimping kabel LAN dengan benar:
1. Menyiapkan Kabel dan Konektor
- Siapkan kabel UTP dengan panjang yang sesuai dengan kebutuhan.
- Potong kabel menggunakan gunting kabel atau alat pemotong kabel agar ujungnya rata dan rapi.
- Pilih konektor RJ45 yang sesuai dengan jenis kabel (kabel UTP umumnya menggunakan konektor RJ45 yang memiliki 8 pin).
2. Mengupas Isolasi Kabel
- Gunakan pengupas kabel untuk mengupas isolasi luar kabel UTP sekitar 2-3 cm dari ujung kabel. Pastikan tidak ada kawat tembaga yang terpotong selama proses pengupasan.
- Setelah itu, pisahkan empat pasang kawat tembaga yang ada di dalam kabel UTP. Setiap pasang kawat tersebut biasanya terdiri dari kawat yang terbuat dari tembaga dengan warna yang berbeda-beda.

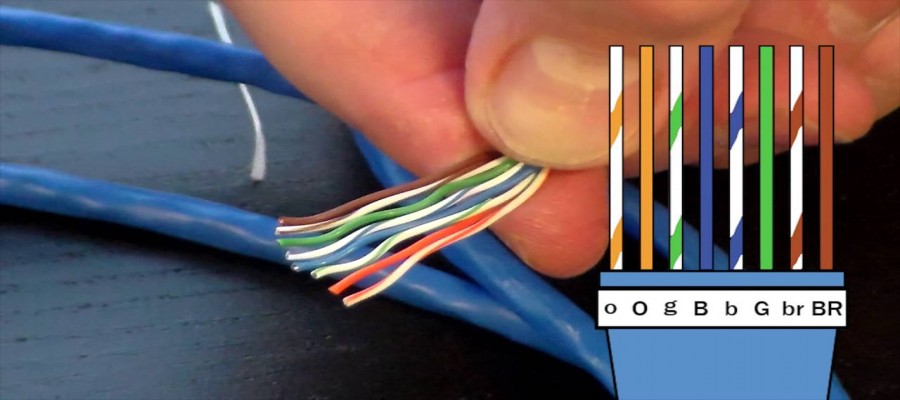

3. Menyusun Kawat dalam Urutan yang Benar
- Untuk konektor RJ45 standar, ada dua cara penyusunan kawat yang umum digunakan, yaitu:
- T568A dan T568B.
- Berikut adalah urutan penyusunan kawat untuk kedua standar tersebut:
Standar T568A (Dari kiri ke kanan):
- Putih-Hijau
- Hijau
- Putih-Oranye
- Biru
- Putih-Biru
- Oranye
- Putih-Cokelat
- Cokelat
Standar T568B (Dari kiri ke kanan):
- Putih-Oranye
- Oranye
- Putih-Hijau
- Biru
- Putih-Biru
- Hijau
- Putih-Cokelat
- Cokelat
Pilih salah satu standar (T568A atau T568B) dan pastikan Anda menggunakan urutan yang sama pada kedua ujung kabel untuk memastikan sambungan yang konsisten.
4. Memasukkan Kawat ke dalam Konektor RJ45
- Setelah kawat disusun dengan urutan yang benar, masukkan ujung kabel dengan hati-hati ke dalam konektor RJ45. Pastikan setiap kawat masuk ke dalam saluran konektor sesuai dengan posisinya masing-masing. Pastikan juga bahwa semua kawat masuk hingga ke ujung konektor.
- Cek kembali posisi kawat untuk memastikan urutannya sudah benar.
5. Melakukan Proses Crimping
- Masukkan konektor RJ45 yang sudah berisi kawat ke dalam alat crimping.
- Tekan alat crimping dengan kuat dan rata hingga konektor terpasang dengan baik pada kabel. Proses ini akan menekan pin di dalam konektor ke kawat tembaga kabel sehingga sambungan yang kokoh terbentuk.
- Pastikan Anda menekan alat crimping secara penuh untuk memastikan konektor terkunci dengan kuat dan tidak mudah lepas.
6. Menguji Kabel
- Setelah proses crimping selesai, gunakan kabel tester untuk memeriksa apakah kabel berfungsi dengan baik. Kabel tester akan menguji sambungan antara kedua ujung kabel dan memastikan bahwa sinyal dapat mengalir dengan lancar melalui kabel.
- Jika kabel tidak berfungsi, periksa kembali urutan kawat dan pastikan proses crimping dilakukan dengan benar.
Tips untuk Crimping Kabel LAN yang Tepat
- Gunakan Alat yang Tepat: Pastikan alat crimping yang Anda gunakan berkualitas baik dan sesuai dengan jenis konektor yang digunakan (RJ45 untuk kabel UTP).
- Jaga Kebersihan Kabel: Hindari kabel yang tertekuk atau terjepit selama proses crimping. Ini dapat menyebabkan koneksi yang buruk.
- Pastikan Panjang Kabel Ideal: Jangan membuat kabel terlalu panjang atau terlalu pendek. Kabel yang terlalu panjang dapat menyebabkan kebingungan, sedangkan kabel yang terlalu pendek bisa membatasi fleksibilitas koneksi.
- Periksa Koneksi Setelah Crimping: Selalu periksa hasil crimping dengan kabel tester untuk memastikan bahwa semua koneksi berfungsi dengan baik dan tidak ada kabel yang terlepas.
Kesimpulan
Crimping kabel LAN adalah keterampilan dasar yang sangat penting untuk membangun jaringan komputer yang stabil dan efisien. Dengan mengikuti langkah-langkah yang benar, Anda bisa memastikan bahwa kabel LAN yang Anda buat dapat berfungsi dengan baik dalam menghubungkan perangkat di jaringan Anda. Selain itu, pemahaman yang baik tentang proses crimping juga akan memudahkan Anda dalam melakukan perbaikan atau instalasi kabel LAN yang lebih efektif.
